FIELD DEVICES


Soluciones en Instrumentación Industrial

Para Todas las Necesidades

Soluciones optimizadas y preparadas para los diferentes procesos de la industria

Medidores de Flujo

Magnetico

Los caudalímetros magnéticos están diseñados para adaptarse a una amplia gama de aplicaciones, incluyendo agua, lodos,
productos químicos, productos farmacéuticos y productos alimenticios, en una amplia gama de industrias. Schneider Electric
medidores magnéticos son una medición de flujo fiable
solución con un menor costo de propiedad y mantenimiento, con estabilidad probada en el campo para
maximizar la disponibilidad de la medición del flujo.

Nuestros flowtubes están disponibles en una amplia gama de
tamaños (0,1″ a 80″, 3 mm a 2.000 mm) con un
amplia variedad de opciones industriales y sanitarias.
Estos tubos de flujo se pueden utilizar con la mayoría de los
fluidos conductores, incluyendo
líquidos y lodos. Retenido, reforzado
Los revestimientos de PFA resisten incluso un proceso severo
oscilaciones de temperatura a 180°C (356°F) y
presiones de proceso desde el vacío completo hasta
40bar (580psi).
También obtiene una amplia variedad de opciones de montaje,
tamaños de línea y configuraciones.

Nuevo / New

Medidor de Flujo Magnético Energizado por Baterías

Este medidor de agua flexible alimentado por batería proporciona un mayor rendimiento y reduce los gastos con un IIoT
solución a las solicitudes de medición de distrito y transferencia de custodia. El medidor ofrece una opción de potencia externa con
respaldo de batería y una opción de comunicación Modbus RTU/Pulse (con registrador de datos) para la transmisión de
lecturas, estado del medidor y alarmas. La carcasa del transmisor de policarbonato con clasificación IP68 de clase de protección es
estándar para versiones compactas y remotas. El medidor cuenta con conectores ip68 impermeables plug-and-play
que no requieren cableado en el lugar, y una pequeña huella de instalación para caber en armarios eléctricos.
Para las ubicaciones donde hay energía externa disponible, el 6500W/IMT65W está disponible con una
unidad para conectar el medidor a una fuente de alimentación de 110 a 230 VCA o de 10 a 30 VCC. El módulo multi-potencia también
tiene una batería interna que sirve como respaldo de batería en caso de que se pierda la fuente de alimentación externa

Vortex

Los caudalímetros inteligentes de vórtice de la serie 84C han demostrado ser la mejor opción para
cumplir con muchos de los desafíos de precisión, fiabilidad y costos que su proceso puede presentar.
Olvídese de especificar diferentes modelos para mediciones líquidas, de gas y de vapor.  El
Caudalímetro de vórtice eléctrico, un único diseño de sensor maneja la mayoría de sus necesidades de medición, los 84C que tienen la opción de la compensación de temperatura incorporada para la masa de
flujo de vapor saturado o líquidos personalizados, la familia de 84C de medidores de vórtice proporciona una solución aún más alta para sus necesidades de medición. Por lo tanto, simplifique el pedido, reduzca los inventarios,
y reducir los costos generales. Incluso después de años de duro uso, usted sigue recibiendo rendimiento preciso, con un costo mínimo de propiedad.
El 84C está disponible con comunicación Modbus RTU o HART 7. La implementación de Modbus es
más de 2 hilos RS-485 conexión serie multidrop que le permite liberar espacio en el gabinete y correr más rápido en comparación con HART. Está disponible con certificaciones eléctricas a prueba de explosiones y fuego
haciendo de este medidor un dispositivo ideal para la industria del petróleo y el gas aguas arriba. El Modbus DTM con su fácil,
El asistente de configuración de 7 pasos te pondrá en marcha en 2 minutos

Coriolis

Nuestros medidores de flujo de masa Coriolis
pueden generar mensajes de advertencia inteligentes
cuando una cierta proporción de burbujas de gas
o se exceden los sólidos, proporcionando
información sobre el proceso en sí.
Cuando parámetros constantes como el medio,
temperatura, o la presión se somete a
cambios, un caudalímetro de masa fiable y preciso
es necesario. Un caudalímetros de masa con un tubo recto único
diseñado para una caída de presión mínima, altamente viscoso,
aplicaciones corrosivas y de purés.
Aplicaciones típicas
• Medición de líquidos, gases y líquidos
con gas embebido
• Carga masiva
• Petróleo y gas
• Alimentos y bebidas
• Productos químicos
• Productos farmacéuticos
• Petroquímica
• Centrales eléctricas
• Pulpa y papel

Presión:  Absoluta, Manométrica , Diferencial, Multivariable

Esta nueva familia de transmisores de presión ha sido
diseñado para hacer su proceso más rentable
proporcionándole la oportunidad de seleccionar su
transmisor con la mejor relación de rendimiento/
precio de su solicitud, con la
valor para reducir su inventario en lugar de un
oferta competitiva.
Transmisores de rendimiento premium con FoxCal™
tecnología son ideales para desafíos como
medición diferencial de la cabeza para
flujos, o aplicaciones exigentes que requieren
un alto nivel de precisión y una alta estabilidad.

La precisión lidera la industria en ±0,025% de lectura y estabilidad mejor que ±0,015% URL por año durante diez años.

Transmisores de rendimiento avanzados, con un
precisión de ±0,05% de lectura desde 100% hacia arriba
al 4% de la URL y la tecnología FoxCal integrada,
hacer que la selección del rango del sensor sea muy fácil.
Esta amplia precisión ayuda a estandarizar
un transmisor de presión, eliminando
selección de sensores, reducción del inventario y
permitiendo un reemplazo rápido con menos tiempo de inactividad.
Transmisores de rendimiento de valor, con un
precisión de ±0,075% del intervalo, ofrecen robustez,
experiencia y seguridad para garantizar
mediciones fiables, incluso a altas presiones.
Estos transmisores de presión, en su baja potencia
de no más 3 mA, se puede instalar
en lugares remotos, con un presupuesto de energía limitado
procedentes de paneles solares o fuentes de batería.
Con tecnología Patentada FoxCal y TÜV
Seguridad SIL2/SIL3 junto con alta precisión
y fiabilidad, la familia de transmisores de presión.

Nivel

Buoyancy

Nuestros transmisores tipo Buoyancy HART
® y FUNDACIÓN™ Fieldbus Comunicación. Pantallas LCD y pulsadores
hacen que la calibración y los ajustes sean fáciles. Su
materiales mojados por procesos disponibles son carbono
acero, acero inoxidable, Dúplex, y
Hastelloy C. Para resistir el entorno de proceso, el 244LD está disponible con
ATEX, FM, CSA, EAC, NEPSI e INMETRO
calificaciones, a prueba de explosiones e intrínsecamente seguras. Además, la flotabilidad segura del instrumento está aprobado para aplicaciones SIL2 con un intervalo de prueba-prueba de hasta 5 años.
Nuestra familia de transmisores de nivel
El transmisor de flotabilidad LevelStar de 244LD
es el producto estrella para la gama de
transmisores de flotabilidad ofrecidos.
El transmisor convierte la fuerza de elevación de la
cuerpo desplazar a una salida neumática. Es ideal
para mediciones extremas de nivel de proceso.



Radar / Onda Guiada

Una completa línea de medidores de radar de onda guiada y
radares espaciales para aplicaciones sólidas y líquidas
ofrece tecnología de medición de última generación
combinado con un diseño robusto y duradero para un
ciclo de vida de fiabilidad. Las características del dispositivo incluyen
rotación única de 360 grados, lo que permite
montaje lateral o superior, por lo que es mucho más fácil de
encajar en un espacio existente. Para mayor facilidad, todos
instrumentos de radar cuentan con un
pantalla, ofreciendo una configuración fácil e intuitiva
para un nuevo operador. Para mantener su planta segura,
opciones incluyen certificaciones SIL2, sello doble
tecnologías con Metaglas, pantallas remotas
para evitar que el personal de los tanques de escalada, y
electrónica eliminable para garantizar problemas libres
instalación de antena.

Equipos con la mas alta calidad de componentes y materiales.  Tecnología avanzada  de ultima generación,  capaces de cubrir todas las necesidades del proceso, siempre cumpliendo con las normas y certificaciones mas estrictas como, SIL 2 y SIL 3 TUV, FM,CSA,…etc.

Transmisores de Flujo

Nuestros transmisores cuentan con características tan deseables
como detección automática/manual de tuberías vacías,
medición bidireccional, entradas de contacto
para la operatividad remota, y las salidas de relés para
funcionalidad de alarma. También recibe
configuración para adaptarse a su esquema de control, fácil
programación y construcción modular duradera.
Además, nuestros caudalímetros proporcionan
diagnóstico y autoprueba, con la capacidad de
identificar el recubrimiento y la corrosión del electrodo,
o cambio de perfil de flujo. Con lo nuevo y único
característica de puesta a tierra de «base de referencia virtual» puesta a tierra
electrodos o anillos se pueden dejar fuera, simplificando y
reducir los costes de instalación, al tiempo que se elimina la
riesgo de que la precisión se vea afectada por una
tierra en el lugar.

Temperatura

Solución total
Un Solo proveedor de temperatura de proceso industrial. Con dos familias de inteligentes transmisores de temperatura y amplias selecciones sensores y termoposos, precisos y
mediciones fiables en una amplia gama de
temperaturas se pueden asegurar en el más duro
de entornos. Entradas de resistencia
Detectores de temperatura (RTD), Termopares
(TCs), ohmios o fuentes mV se convierten
por  RTT15S, y RTT80
transmisores en analógicos a escala y
salidas digitales.
Personalización completa
Los transmisores se pueden integrar con sensores y
termoposos en la fábrica
y llegar al sitio de medición configurado
con las selecciones de salida deseadas, la temperatura
unidades, límites de rango inferior y superior, y otros
parámetros configurables.

Analítica

Ofrecemos la más amplia gama de pH innovadores y
tecnologías de sensores de conductividad, materiales,
tamaños y geometrías en el negocio. De
agua ultrapura a los ácidos más agresivos
y bases, podemos manejar su solución de proceso.
Entre nuestras ofertas: conductividad sin electrodos,
pH/ORP/ISE, conductividad de flujo a través y
contacto con sensores de conductividad/resistividad. Confiar
en los sensores de Schneider Electric para resolver su
aplicaciones más desafiantes. Nuestra amplitud
de línea simplifica drásticamente sus requisitos
para instalación, calibración, accesibilidad,
solución de problemas y mantenimiento.

punto de referencia de pH
Nuestra línea de sensores PH10 ha revolucionado el campo
con su tecnología de referencia nafion de barrera de iones,
construcción de plástico resistente, y no metálico
terreno de solución. Con notable longevidad en el
entornos más duros, además de una excelente facilidad de
uso en cualquier aplicación, los sensores PH10 se han convertido en
el estándar de la industria para sensores pH/ORP. Estos
características innovadoras también están disponibles en 12mm
sensores PH12 inteligentes y analógicos.

Posicionadores y Valvulas

Nuestros Posicionadores están en funcionamiento en
más de un millón de instalaciones diferentes en todo
el mundo. Estamos produciendo válvula de control
posicionadores de la más alta calidad desde 1961 y
ofrecer la más amplia gama de posicionadores de válvulas para
complementar cualquier aplicación en cualquier industria. Nuestro
soluciones de calidad y rendimiento para válvulas son
para optimizar su CapEx y Opex La tecnología más avanzada disponible en el mercado actual. Esto incluye, entre otras cosas, un sensor infrarrojo interfaz para el funcionamiento y la configuración inalámbrica, una indicador LCD  con idioma seleccionable de texto completo y desplegado de todos los datos de proceso.
Ofrece aplicaciones y métodos mejorados para
analizar los datos de trazo registrados. Todas las características de diagnóstico
se puede configurar fácilmente y visualizar, DTM(VALcare). El Positioner DTM permite editar un
informe «estado» de la válvula con todos los datos de configuración y
Diagnóstico. El SRD960 también tiene la capacidad de controlar una prueba parcial (PST) que se ofrece a los operadores como herramienta para identificar
la función a prueba de problemas del  ESD (Apagado de emergencia) en Válvulas con función y operación critica.

Posicionadores Neumáticos  Electroneumáticos I/P                  Inteligentes ( Smart)                     Se cuentan con Herrajes Universales para la mayoría de las marcas de válvulas de fácil montaje en todos los actuadores lineales y rotativos.
Fácil configuración mecánica local
Adaptaciones mecánicas mediante el ajuste de tornillos.
Ajuste independiente de cero y
Adaptación eléctrica de cero y intervalo por potenciómetro.
Convertidor de I/P  separado de la unidad neumática, etc.
Señal de entrada 4 – 20 mA 4 – 20 mA / 0 – 20 0.2 a 1 bar
4 – 20 mA (3 a 15 psig)
mA o 0 – 10 V
ATEX aprobado.

Válvulas

Válvulas de Control

Válvulas de Control para Servicio Severo

Válvulas de Bola

Válvulas de Mariposa

Válvulas Rotatorias

Válvula de Control tipo Bola, etc.

Wireless y Data Logger

La tecnología inalámbrica es una fuerza tecnológica impulsora en el mundo actual.

Las soluciones de red de información inalámbrica de  son para mejorar la eficiencia operativa de los clientes a través de la información digitalizada utilizando tecnología innovadora y
Soluciones. Nuestras ofertas inalámbricas son fáciles de usar, rentables, seguras, seguras, ampliables y sostenibles. Continuamente
desarrollar ofertas inalámbricas innovadoras con aspecto y sensación comunes, y una rica experiencia de usuario en toda la cartera inalámbrica.

Soluciones de proceso Instrument Area Network (IAN)
Para rangos cortos (60 metros) nuestra oferta de red de área de instrumentos permite la arquitectura inalámbrica
con una integración perfecta en plataformas tales como Wireless HART MESH, Ethernet/IP, PLC y RTU
tipos de entornos.



Soluciones de Supervisión remota (Accutech)


Para distancias de rango medio de hasta un kilómetro y medio, la oferta Accutech proporciona
comunicaciones inalámbricas fiables. Sobre todo para el mercado de petróleo, gas y agua y aguas residuales, pero
también aplicable a muchas otras industrias que requieren comunicaciones de un rango intermedio.



Registrador de campo 4G LTE


Data Logger 4G LTE es un dispositivo de telemetría inalámbrica totalmente autónomo de potencia ultrabaja que funciona
los mejores sensores de su clase. Los datos del sensor muestreado se recopilan, transmiten de forma segura y, a continuación, se almacenan en
un servidor en la nube privado o el servidor local de un cliente.

Soluciones Implementadas en todo tipo de Industria y Procesos

Medicion de Varibales Universales

Registradores gráficos  para la gestión de datos

Cuando los datos de proceso deben registrarse durante un período prolongado de tiempo, se puede usar un registrador de datos, lo que proporciona almacenamiento de datos seguro y fácil acceso a los registros de proceso. La recopilación de datos puede ser necesaria para el cumplimiento de alguna regulación de la industria, particularmente en tratamiento térmico (AMS2750) y ciencias de la vida (21 CFR)

nanodac™ Registrador / Controlador Lo último en grabación gráfica combinada con programas de control y consigna PID

El registrador/controlador nanodac™ ofrece lo último en grabación gráfica combinada con control PID para una caja de su tamaño. La unidad compacta de montaje en panel DIN 1/4 ofrece cuatro entradas universales de alta precisión para la grabación de datos y el control PID. Este dispositivo de grabación de datos seguro con control preciso se ve mejorado por una pantalla VGA a todo color y 1/4 para llevar una interfaz de operador cristalina incluso a la más pequeña de las máquinas.

Adquisición y registro de datos
La funcionalidad de grabación nanodac utiliza las estrategias seguras y el formato UHH desarrollado por Eurotherm a través de años de experiencia en grabación. Además de múltiples vistas en tiempo real y revisión histórica sobre el producto, se proporcionan múltiples estrategias de archivado de datos utilizando la memoria Flash integrada de 50 MB, USB extraíble y transferencia de datos a través de FTP a un servidor especificado.





 Loops de control PID
El instrumento nanodac también puede proporcionar dos loops de control independientes (opcional). Esta funcionalidad de control utiliza el algoritmo PID avanzado que proporciona un alto rendimiento y fiabilidad a su proceso. La funcionalidad incluye una de las mejores instalaciones de autotune disponibles junto con la inhibición del exceso (recortes); compensación por las fluctuaciones de potencia utilizando alimentación de alimentación hacia adelante; lineal, ventilador, aceite y refrigeración por agua.

El tratamiento térmico es uno de los muchos procesos que a menudo necesitan variar el punto de consigna del proceso de control durante un período de tiempo establecido; esto se logra mediante el uso de un programa de punto de ajuste. El nanodac ofrece un programador dual opcional que soporta hasta 100 programas a nivel local, cada programa que soporta 25 segmentos. El nanodac también proporciona acceso remoto a otros 100 programas que se pueden recuperar fácilmente a través de ftp o memoria usb

6180 AeroDAQ



  • Colour touchscreen display
  • USB ‘plug & play’
  • 6 universal Inputs
  • 96MB non-volatile flash memory
  • 125ms parallel sampling
  • Compact Flash
  • Modbus RTU
  • Ethernet TCP/IP
  • Web server

AMS2750E is forcing aerospace suppliers to adopt rigorous procedures for furnace maintenance. The AeroDAQ is designed to help you comply with Aerospace industry standards

Registrador TUS Registrador de encuestas de uniformidad térmica

TUS 6000 proporciona la conexión de hasta 15 (30 canales para sensores termopares de 6180A) de cualquier tipo (J, K, N, R, S, T, etc.). Los zócalos están dispuestos en tres filas de 5, cada fila contiene su propio sensor rtd Pt100 de referencia de 4 hilos. Una vez instalada y cableada, la calibración general del sistema utilizando las instrucciones del fabricante debe llevarse a cabo antes de su uso.

Un instrumento está calibrado en campo (consulte el manual de instalación y operación del producto apropiado) en un ambiente de 25 °C. Este procedimiento de ajuste elimina los efectos de los errores de termopar individuales, el error CJC y el error de medición de entrada.

15 Entradas de T/C universales de alta precisión
Caja negra robusta y portátil
Memoria interna

Controladores

-Controladores de Temperatura:  Single Loop, Multi loop,  Advance, Batch, Programador, PID, etc.
Los controladores de temperatura Eurotherm de alta precisión mejoran la eficiencia del proceso, la calidad del producto y minimizan los residuos. Estos instrumentos ricos en características ofrecen versatilidad en la aplicación y tienen interfaces de operador claras y fáciles de usar.

Controlador Single Loop

Control single loop  para la automatización industrial
¿Qué es un controlador de temperatura digital de single loop ?
Los controladores de single loop único se utilizan para controlar una máquina térmica o de proceso en sistemas que necesitan un solo lazo de control o dispositivos discretos

Controladores Multi Loop

Acondicionadores de señal I/O´s

Acondicionamiento de señal de E/S
Nuestra amplia gama de equipos de acondicionamiento, detección y accionamiento de señal está diseñada para que usted obtenga lo mejor de su proceso con un rendimiento preciso y confiable. A un precio competitivo, estos productos ofrecen soluciones de calidad para una amplia gama de aplicaciones, desde horno hasta sistemas de control de la atmósfera

Panel de control industrial con grabador / controlador nanodac™


Diseñado para proporcionar una solución completa de control y registro de datos y entregado desde stock para ayudar a cumplir con los plazos de entrega cortos, este panel industrial con grabadora/controlador de nanodac Eurotherm es ideal para proyectos en los que no se ha presupuestado un panel de control personalizado y se necesita una entrega rápida. Su diseño estandarizado aprobado por UL508A satisface una variedad de aplicaciones de control de máquinas.*

Sistemas de Control

El control de clase mundial, la seguridad avanzada de los datos, la gestión de la energía, la E/S flexible y las opciones de visualización combinadas con potentes motores estratégicos forman la base de sistemas que pueden integrarse fácilmente con las plataformas existentes y los equipos de 3ª parte según sea necesario. Nuestros productos están diseñados con funcionalidad integrada que refleja nuestra tecnología principal y experiencia en aplicaciones, lo que reduce el esfuerzo de ingeniería y le proporciona sistemas que se entregan a tiempo y trabajan por primera vez.

Productos potentes y flexibles para satisfacer las necesidades de su aplicación
Redundancia incorporada que no requiere ingeniería costosa
Soluciones versátiles de visualización de HMI
Punto de medición, registro de datos seguro y redundante
Potentes motores estratégicos
Algoritmos de control probados ya empaquetados e implementados donde los necesite, por ejemplo, difusión de carbono
Soluciones de gestión energética
Gestión de lotes integrada en todos los niveles
Registro de datos seguro
Tecnologías integradas para cumplir con requisitos como FDA 21 CFR Parte 11 y AMS2750E sin ingeniería adicional

Switch de Potencia

Fácil reemplazo para contactores mecánicos
Fácil

Sin configuración
Instalación simplificada
Normalización global
Robusto

Reducir los costes de mantenimiento
Reducir el tiempo de inactividad
Funcionamiento fiable
Seguro

Alarma de fallo de carga parcial
Prevención de disfunciones de circuitos de calefacción
Detección de PLF de luz roja

Control de Potencia

Mejore el rendimiento del proceso y ahorre en costes energéticos con nuestra formidable gama de productos energéticos.Cubriendo todo tipo de carga y voltaje, estos productos confiables ofrecen características tales como estrategias de alarma de alto rendimiento y detección avanzada de fallas de carga de diagnóstico y son compatibles con nuestra vasta experiencia en todo tipo de aplicaciones de control de energía.

La gama de productos de potencia cubre todo tipo de carga y voltaje, con características como estrategia de alarma de alto rendimiento y detección avanzada de fallas de carga de diagnóstico. Los controladores de alimentación  SCR son adecuados para múltiples aplicaciones, ya sea que la carga sea de resistencia constante o variable, inductiva o acoplada al transformador, de una o tres fases. La línea de productos estándar tiene clasificaciones de corriente de hasta 1800A, pero las unidades específicas de la aplicación pueden variar hasta varios miles de amperios con opciones de controlador externas.

Controladores de alimentación SCR compactos EPack™-1PH -2PH -3PH

Control eficiente de energía para aplicaciones de calefacción eléctrica

Nueva versión: los controladores de alimentación SCR compactos EPack-1PH ya están disponibles con comunicación EtherCAT

Diseñado para una integración rápida y una eficiencia óptima

Para obtener funcionalidades esenciales o cargas resistivas no variables.

Ahora mejorado para la solidez de la ciberseguridad (consulte Descargas).

Relevadores SSR s

Cuando se utiliza correctamente, un relé de estado sólido (SSR) proporciona un alto grado de fiabilidad, larga vida útil e interferencia electromagnética reducida (EMI), junto con respuesta rápida y alta resistencia a las vibraciones, en comparación con un relé electromecánico (EMR). Un SSR ofrece todas las ventajas inherentes de los circuitos de estado sólido, incluida la consistencia de la operación y una vida útil típicamente más larga. Esto es posible porque el SSR no tiene piezas móviles para desgastar o arcos de contactos para deteriorarse, que son las principales causas de falla de un relé electromecánico. Cuando se aplica correctamente, una SSR tendrá una esperanza de vida normal de muchos millones de operaciones, 10-1000 veces más que la mayoría de los relés electromecánicos. Los SSR también tienen ventajas ambientales en comparación con los contactores de mercurio

Indicadores

La gama Eurotherm de indicadores 3200i ofrece una indicación precisa de la temperatura y las mediciones del proceso. Los enclavamientos de procesos, incluidos los límites del horno de sobretemperatura, se implementan mediante canales de salida de relé.

El énfasis está en la facilidad de uso. Se utiliza un código simple de «inicio rápido» para configurar todas las funciones esenciales para la indicación y protección de su proceso.

Actuadores

Las válvulas de globo bidireccionales y de tres vías de la serie V de alta calidad se fabrican según las especificaciones exactas y están diseñadas para proporcionar años de servicio confiable. Los conjuntos están diseñados para aplicaciones de calefacción/refrigeración utilizando vapor, agua, glicol u otros fluidos no corrosivos. Los conjuntos de la serie V no deben utilizarse con fluidos combustibles como el gas natural.

Los productos de la serie V están disponibles como ensamblajes completos, pero la mayoría de los usuarios compran los sólidos, actuadores y enlaces por separado para un montaje local conveniente.

Ideal para:

Aplicaciones de calefacción y refrigeración para fluidos no corrosivos
Control del flujo de vapor y agua caliente
Funciones:

Conjuntos completos de válvulas o componentes disponibles
Actuadores y eslabones eléctricos
Válvulas de mezcla y desvío bidireccionales y de tres vías
Tamaños de válvula de 1/2″ a 6″

Controladores de temperatura multi loop para automatización industrial
¿Qué es un controlador de temperatura y proceso multi loop?
Los controladores multi loop se utilizan para controlar una máquina térmica o de proceso en sistemas que necesitan más de un bucle de control dentro de un solo sistema.

Los controladores multi loop son capaces de controlar máquinas pequeñas con características y opciones avanzadas. Opciones flexibles de E/S para controlar y medir una multitud de procesos incluyendo temperatura, potencial de carbono, humedad, flujo, presión, nivel, viscosidad y dosificación aditiva.

Como «asesores de confianza» apoyamos apasionadamente a nuestros clientes con conocimientos y experiencia especializados para lograr la excelencia en procesos a través de la eficiencia de la automatización  y el cumplimiento normativo. 21 CFR part 11, Achiles, ALCOA, AMS2750F, etc.

Soluciones optimizadas y preparadas para la industria

Para Todas las Necesidades

factory, beer, production

Medición de Flujo: Ultrasonicos

-Estaciones Controladoras: Multilazo

Indicadores y Controladores

Instrumentación
El equipo de instrumentación se utiliza normalmente para medir 4 cosas clave: Flujo, Temperatura, Nivel y Presión.

Dispositivos de instrumentación para precisión.
Fuji Electric proporciona soluciones de instrumentación de integración que incluyen analizadores, transmisores, medidores, controladores y registradores de papel. Estos dispositivos son adecuados para aplicaciones que van desde petróleo y gas hasta instalaciones de alimentos y bebidas

Medidor de Caudal tipo Ultrasónico

Los ingenieros de Fuji Electric han desarrollado soluciones innovadoras para la medición de flujo ultrasónico: PORTAFLOW-C (portátil), M-FLOW, TIME DELTA-C (montado fijo) y el nuevo FST (montado en brida). Estos instrumentos se basan en el método de medición del tiempo de tránsito y son particularmente adecuados para la medición del flujo líquido (temperatura -40 a +200 °C).
Los sensores están conectados al exterior de la tubería sin cortar ni perforar, excepto para el caudalímetro FST.

Principio de medición – Método de diferencia de tiempo de tránsito
Se instalan un par de sensores en la pared exterior de la tubería, uno frente al otro inclinadamente. Las ondas ultrasónicas se propagan diagonalmente entre los sensores aguas arriba y aguas abajo.
En un caso, la onda es «transportada» por el fluido, en el otro está «frenada». Por lo tanto, se necesita un tiempo diferente para cambiar de un sensor a otro. Esta diferencia es proporcional al principio de medición de los caudalímetros ultrasónicos para la velocidad del líquido y, por lo tanto, al caudal del fluido

Sistema de medición anti-burbujas (ABM)
La electrónica basada en microprocesador de 32 bits permite una alta precisión (±1%), un tiempo de respuesta de 1 segundo o menos, una muy buena inmunidad a las burbujas de aire (sistema ABM) y al cambio de presión y temperatura del fluido (cálculo continuo de la velocidad sónica)

Caudalímetro FST montado en brida – Medición de alta precisión
Tres pares de sensores ofrecen una precisión de ± 0,2%. . El modelo FST es adecuado para todas las aplicaciones de ahorro de energía donde su alta precisión y la ausencia de pérdida de presión ayudan a reducir el consumo y los costos.
El principio de medición FST es el método de diferencia de tiempo de tránsito con tres trayectorias de medición paralelas.

Aplicaciones
Sistemas de suministro de agua y alcantarillado: investigación de fugas de tubería de agua e investigación de la dirección de flujo en la tubería de distribución de agua
Centrales térmicas o eléctricas: medición del caudal del suministro de agua de la caldera, bomba circulante de condensador y aceite de turbina
Sistemas de calefacción/refrigeración: medición del caudal de agua caliente y agua fría en calefacción y refrigeración
Térmicas de estaciones: medición de cantidad extraída de agua
Planta de fabricación de alimentos: medición del caudal de la materia prima y agua de lavado
Otras industrias: medición de caudal de todos los líquidos homogéneos capaces de propagación de ondas ultrasónicas (agua de servicio, aguas residuales, agua industrial, agua de mar, agua pura, agua para riego, aceite, etc.)

Ultrasónico de sujeción tipo Clamp para Vapor Saturado

Medidores ultrasónicos de vapor saturado con sujeción capaces de medir el flujo de vapor sin necesidad de cortar tuberías.

Antes era difícil medir el flujo de vapor utilizado en fábricas de varios sectores industriales, pero este caudalímetro ahora se puede instalar incluso cuando el equipo está en funcionamiento.

Mida el flujo de vapor con precisión gracias a una nueva tecnología de reducción de ruido, cualquiera que sea la presión (desde 0,1 MPa (G)) y la temperatura (hasta 180  c )

Aplicaciones :
Calefacción distrital
Industria del metal
Industria de la pulpa y el papel
Intercambiadores de calor
Alimentos y productos farmacéuticos (autoclaving, limpieza y esterilización)
Auxiliares de calderas (precalentadores de aire de combustión)

Ventajas:
Instalación fácil, rápida, económica y segura
Fiabilidad y mediciones de precisión
Máxima flexibilidad y aplicaciones de amplia gama
Detección temprana de fugas de vapor
Monitoreo de procesos y acciones correctivas
Bajo mantenimiento y uso
Diseñado para durar en entornos industriales hostiles

Caractéristiques :
Alta precisión
El caudal de vapor se puede medir en el rango de 0 a 50 m/s, y la medición de alta precisión a ±3,0% de la velocidad (10 a 30 m/s) es posible.

Medición posible de baja presión (baja temperatura)
El caudal de vapor se puede medir desde una baja presión de 0,1 MPa (G) (temperatura: 120°C).

Pérdida de presión cero
Sin pérdida de presión, debido al montaje externo en tuberías.

Cálculo de alta velocidad
El caudalímetro está equipado con una CPU de alto rendimiento, que ofrece una respuesta de alta velocidad de 0,2 segundos.

Conversión del caudal de masa
La salida de flujo de masa es posible mediante conversión con flujo de volumen y entrada de devsidad. La densidad se puede ajustar mediante la presión y la entrada de temperatura.

Varias funciones de comunicación
El caudalímetro está equipado con funciones de comunicación como RS-485 (especificación Modbus) y Ethernet (en desarrollo), que es capaz de llevar a cabo el autodiagnóstico como un dispositivo terminal IoT, y cuenta con una función de diagnóstico remoto.

Multilingüe
Se admiten los siguientes idiomas para su visualización:

Japonés (Katakana)
Inglés
Alemán
Francés
España

Estaciones Controladoras Multiloop

Controlador PID multifunción – serie PSC
multifunción y controlador PID programableMulti-fonction y controlador PID programable
LCD gráfica de color altamente visible
Panel frontal IP 55
Funcionamiento intuitivo del panel táctil

Funciones
Entrada
2 entrada universal
Corriente CC (incluyendo transmisor de 2 hilos)
Termopar
Potenciómetro
RTD (PT100, JPt 100…)
Entrada de 4 CC (1-5V)
5 entrada discreta/de pulso
1 entrada de pulso de alta velocidad (con excitación del sensor)
Salida
Corriente de 2 CC (4-20 mA)
Voltaje de 2 CC (1-5V)
5 contactos de relé o foto MOS
1 Contacto de relé RUN

Conforme al tamaño estándar internacional (*1) de los controladores y
para la sustitución de modelos convencionales.
• Modelos estándar con cargador manual incorporado y aquellos con ancho de pulso
salida también están disponibles.
• Manejo de una amplia variedad de puntos de E/S suficientes como característica estándar.
• Incorporación de una función de comunicación Modbus-RTU y Modbus/TCP
que es compatible con el último entorno de TI.

200 muestras para cuatro variables por loop se trazan en el gráfico (total 8 variables). El intervalo de muestreo se puede seleccionar entre 1 segundo y 60 minutos.
Máx. 400 muestras de datos de tendencia almacenados se pueden exportar a un PC en formato CSV (SC200/210)

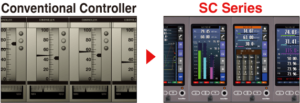

Los parámetros de control de loop (PV, SP y MV) se indican con barografías y en las pantallas digitales. Los valores de cálculo internos específicos se pueden asignar a FN1… FN4 e indicado en la pantalla digital.

Los parámetros de control de loop (PV, SP y MV) se indican en las pantallas digitales. Los valores de cálculo internos específicos se pueden asignar a FN1… FN4 e indicado también en las pantallas digitales. Aparece un mensaje de error en caso de error

Los parámetros de control de loop (PV, SP y MV) para dos bucles se indican con barras y en las pantallas digitales. Tocar el botón 1º/2º cambia el bucle para controlarlo manualmente

El módulo principal se puede desconectar del módulo de copia de seguridad y extraerlo con la pantalla frontal.
Alta fiabilidad

Los LED azules frontales están conectados al módulo de copia de seguridad, mientras que los botones de control front UP/DOWN están conectados tanto a main como a backup en paralelo.

El módulo de copia de seguridad se puede alimentar independientemente del del módulo principal para una mayor fiabilidad.

Cuando el control se cambia al módulo de copia de seguridad manual o automáticamente, el selector SW MV 2 se establece de Main a Backup.

Diagrama de funciones de copia de seguridad
Diagrama de funciones de copia de seguridad
*La fuente de alimentación independiente es opcional.


La transición del nivel de salida es suave, ya que el módulo de copia de seguridad ha estado rastreando continuamente la salida del módulo de control en estado normal.

Se puede proporcionar un valor preestablecido también como salida en el modo de copia de seguridad.

La salida del módulo de control se puede realizar un seguimiento manual o automático de la copia de seguridad antes de volver al modo normal

Pantallas de Operación y de Ingeniería

CONTROL DE INYECCIÓN QUÍMICA El PSC controla dos bucles de flujo para el agua y la sustancia química inyectada. el flujo químico se controla en una proporción constante contra el flujo de agua.control de inyección química Otras señales de los analizadores de pH y conductividad se pueden monitorear a la vez.

CONTROL DE TEMPERATURA DEL REACTOR El bucle de control de temperatura del reactor está conectado en cascada al bucle de control de agua caliente en el tanque de agua caliente. Control de temperatura del reactor de aplicación El controlador de bucle secundario controla las válvulas para el agua caliente y el vapor

The only place where you’ll get the perfect solution for all your industry needs.

The only place where you’ll get the perfect solution for all your industry needs.

Humedad y Temperatura

 El trabajo de desarrollo fundamental en curso, la tecnología de producción de última generación y la amplia experiencia en calibración dan como resultado productos fiables para la medición de humedad de alta precisión. La cartera E+E abarca desde un elemento de detección de humedad en miniatura y transmisores de humedad de alta gama hasta un sistema profesional de calibración de humedad.
Calidad y fiabilidad probadas
Gracias a muchos años de experiencia en la producción de sensores y tecnología de película delgada, los sensores de humedad de ahora representan la más alta calidad y fiabilidad.



Laboratorio de calibración para máxima precisión
E+E Elektronik opera un laboratorio de calibración interno y acreditado. El profundo conocimiento y desarrollo continuo de la empresa en el campo de la calibración de la humedad se refleja en la alta precisión de los sensores de humedad E+E.

La solución perfecta para cada medición
Los sensores de humedad y los transmisores de humedad deben cumplir con diferentes requisitos, dependiendo de la aplicación y la industria. E+E Elektronik ofrece una amplia cartera de dispositivos de medición para una variedad de puntos de partida y condiciones ambientales.

Abierto a soluciones específicas del cliente
Además del desarrollo, la producción de elementos en nuestra propia sala limpia, además del montaje y calibración de los transmisores de humedad, tiene lugar en el sitio E+E en Austria . Esto permite a E+E mantener los más altos estándares de calidad y significa que las soluciones específicas del cliente se pueden implementar rápidamente

Tecnología Avanzada

Hay varios modelos disponibles, incluyendo pared, conducto y sonda remota. La sonda remota se puede utilizar desde -80 °C (-112 °C) hasta 180 °C (356 °F) y la sonda apretada de presión hasta 20 bar (290 psi). El diseño de la carcasa permite un fácil montaje y mantenimiento de la unidad. Ee310 está disponible con policarbonato IP65 o carcasa de acero inoxidable. Los valores medidos están disponibles en dos salidas analógicas y en la interfaz digital opcional RS485 con Modbus RTU o Ethernet con Modbus TCP.

La pantalla a color TFT de última generación muestra hasta cuatro mediciones simultáneamente y ofrece un extenso diagnóstico de errores. La función de registro de datos integrada guarda todos los valores medidos y calculados. Los datos se pueden mostrar como gráfico directamente en el dispositivo o descargarse fácilmente a través de la interfaz USB.

Se puede utilizar un módulo de relé opcional para alarmas y control de procesos. El revestimiento patentado E+E protege los elementos del sensor contra la contaminación corrosiva y eléctricamente conductora. Las salidas se pueden configurar libremente y un ajuste de humedad y temperatura realizado directamente a través de la pantalla o con el software gratuito EE-PCS a través de la interfaz de servicio USB.

Aplicaciones típicas

seguimiento y control de procesos industriales
alimentos y productos farmacéuticos
secadores y humidificadores de la industria
cámaras climáticas y de pruebas
habitaciones limpias

Punto de Rocío

Los sensores de punto de rocío se utilizan para medir y monitorear la temperatura del punto de rocío. El punto de rocío (o temperatura del punto de rocío) indica la temperatura del aire a la que se condensará el agua contenida en el aire. Si esto ocurre en un sistema de aire comprimido, por ejemplo, esto puede provocar daños en el sistema y pérdida de calidad en el producto final.
Los sensores de punto de rocío (monitores de condensación) se utilizan en la tecnología de construcción para evaluar el riesgo de formación de condensación, en techos de climatización, en tuberías o gabinetes de control, por ejemplo, antes de que resulte en daños.

Los sensores de punto de rocío E+E permiten una medición fiable de punto de rocío de alta precisión basada en el principio de medición higrométrica y son adecuados para las siguientes aplicaciones:

Medición de puntos de rocío en sistemas de aire comprimido, secadores de refrigeración y procesos de secado industrial.
Detección temprana de condensación en superficies y tuberías (por ejemplo, techos refrigerados, armarios de control, sistemas de aire acondicionado).
Medición móvil y selectiva del punto de rocío (medidor de mano) en el sector hvac.

Transmisor/Router modular para temperatura, humedad y CO2 Inalámbrico / Wireless

 IEEE 802.15.4, 2.4GHz, rango de campo abierto de 1000m. En una carcasa robusta con antena externa y pantalla opcional, EE244 acumula hasta tres sondas enchufables e intercambiables para temperatura, humedad y CO2

Estación base Coordina una red de hasta 500 transmisores inalámbricos para temperatura, humedad y CO2

El EE242 coordina una red de transmisores de hasta 500 EE244 y EE245. La configuración de la red inalámbrica se realiza a través del servidor web. Los datos medidos están disponibles en las salidas Ethernet, Modbus RTU y TCP/IP, y analógicas, así como en la pantalla opcional

Transmisores de humedad E+E: Alta precisión y estabilidad a largo plazo en entornos difíciles

Las difíciles condiciones ambientales, que van desde el polvo o la suciedad hasta las cargas químicas, por ejemplo, plantean un problema en la tecnología de medición industrial. No sólo la contaminación o los depósitos en el elemento de detección pueden afectar el resultado de la medición, sino que también pueden conducir a la corrosión. Esto tiene un efecto negativo en la precisión y la vida útil de los sensores. Aquí es exactamente donde los transmisores de humedad de E+E  entran en:

Recubrimiento patentado

Prolonga la vida útil de los elementos de detección en entornos corrosivos, cargados de polvo, suciedad y aceite.
Mejora el rendimiento de medición y la estabilidad a largo plazo, ya que el sensor está protegido contra la contaminación corrosiva y eléctricamente conductora.
Calentamiento del sensor/sonda

Permite una medición continua y precisa en humedad permanentemente alta.
Evita la condensación a través del calentamiento controlado del elemento de detección y la sonda.

Alta flexibilidad para tareas de medición individuales
Cada aplicación es diferente, por lo que los transmisores de humedad E+E cuentan con:

Un amplio rango de temperatura de -40 °C a 180 °C (-40 °F a 356 °F)
Una variedad de diseños: montaje en pared y conductos, sonda remota
Un recinto con una clase de alta protección en un diseño de acero inoxidable o policarbonato
Diferentes sondas para temperaturas de proceso de hasta 180 °C (356 °F) y ajustadas a presión de hasta 100 bar (1450 psi).

Versátil y funcional: Para una máxima facilidad de uso
La tecnología de medición industrial no sólo debe ser fiable, sino que también debe satisfacer los requisitos individuales de la tarea de medición y las necesidades del usuario.

Calcular automáticamente otras cantidades físicas como punto de rocío, humedad absoluta, etc.
Característica de una función de datalogger integrada (EE310)
Están disponibles con o sin pantalla
Ofrecer una variedad de opciones de salida: salidas analógicas o interfaz digital (RS485 o Ethernet)
Habilite una configuración fácil del usuario mediante software de configuración gratuita

Fácil montaje, mantenimiento y servicio
Los transmisores de humedad E+E están diseñados para que el esfuerzo de montaje y mantenimiento sea lo más bajo posible.

El concepto de gabinete modular significa que el área de conexión y la unidad de medida son independientes. Esto no sólo facilita la instalación, también permite la sustitución rápida de la unidad de medida para el mantenimiento o calibración.
Sondas de plug-in (opcional) para un reemplazo rápido de la sonda.
Aplicación especial: Medición de humedad y temperatura en zonas peligrosas se ofrece transmisores intrínsecamente seguros para la medición de humedad en entornos potencialmente explosivos, que:

Están certificados de acuerdo con ATEX, IECEx y otras normas nacionales para equipos intrínsecamente seguros y por lo tanto
Se puede utilizar de forma segura en áreas peligrosas de gas y polvo.

Temperatura HVAC

Flexibilidad: Múltiples sondas y measurands
El Sigma 05 admite hasta 3 sondas de detección E+E con interfaz RS485 y protocolo Modbus RTU. Se pueden asignar hasta 5 mediciones a las dos salidas analógicas seleccionables y escalables libremente y a la pantalla gráfica opcional.

Plug-and-Play
Sigma 05 cuenta con la detección automática de sondas E+E y realiza una configuración de concentrador autónoma basada en reglas. Consulte el manual del usuario para obtener más información.

Configuración y ajuste
El software gratuito de configuración de productos PCS10 permite una fácil configuración del Sigma 05, la asignación y los umbrales de medición, el diseño de la pantalla, el escalado de las salidas analógicas y el ajuste de las sondas conectadas.

Sensor de Presión Diferencial de Bajo Rango

Multi-rango, configurable por el usuario y ajustable con ± precisión de 0,5 Pa y escala completa ± 100 Pa

Sensor de Presión Diferencial

Multi-range, user configurable / adjustable and ± 0.5 % accuracy of the full scale 1000 Pa or 10000 Pa

Sensores de flujo / Medidores de Flujo Másicos

Los medidores de flujo térmico  miden el flujo de masa o el flujo volumétrico estándar de aire comprimido y gases no corrosivos. Son adecuados para tuberías de DN15 a DN700 y permiten una detección de fugas confiable. Por lo tanto, los sensores de flujo desempeñan un papel importante en la reducción de costos.

Moore Industries

valves, pipes, industry

Soluciones optimizadas y preparadas para la industria

Para Todas las Necesidades

Moore Industries es líder mundial en el diseño y fabricación de un campo excepcionalmente robusto, fiable y de alta calidad e instrumentación montada en riel DIN para las industrias de monitoreo y control de procesos. Las líneas de productos incluyen transmisores de temperatura y conjuntos; soluciones de seguridad funcional; aisladores y convertidores de señal; alarmas viajes y amplificadores de viaje; Convertidores de E/P y P/I; E/S remotas y RTUs; HART® puertas de enlace, monitores e interfaces; y más. Nuestras oficinas de ventas y soporte en todo el mundo proporcionan un excelente servicio al cliente y soluciones para muchas industrias, incluyendo: química, petroquímica, servicios públicos, extracción y refinación de petróleo, pulpa y papel, alimentos y bebidas, refinación minera y metálica, productos farmacéuticos y biotecnología

Convertidores de Señal HART

Estas puertas de enlace HART y monitores de bucle reducen los costos de cableado, ayudan a prevenir costosos apagados, advierten de condiciones de proceso no deseadas y proporcionan una indicación temprana de fallas en el dispositivo.

Hart – Ethernet

 Hart -Modbus RTU

Hart – 4-20 mA

Indicadores

Tome una señal de entrada de proceso desde un loop de temperatura, presión, nivel o transmisor de flujo y vea el estado del proceso en tiempo real en entornos de campo resistentes y peligrosos

Circulares

Horizontales

A Prueba de Explosión

Con Unidades de Ingeniería

Montaje en Tablero o Tubería

Acopladores y Fuentes de Poder

Encuentre una fuente de alimentación de bus de campo o acoplador de dispositivos que alimentará, protegerá y terminará varios dispositivos de bus de campo en los segmentos foudnation fieldbus™ y PROFIBUS PA.

Convertidores P/I o I/P

Convierta una señal de corriente en una señal neumática para que un DCS, PLC o PC pueda controlar una válvula o actuador; o convertir señales neumáticas en señales actuales para que los dispositivos neumáticos remotos puedan interactuar con instrumentos electrónicos y sistemas de monitoreo basados en computadoras.

Explosion Proof  o Propósito General

Montaje en Tubería o Riel Din

 Suministro mediante Aire o Gas Natural

Limite de Alarma

Proporcione control de encendido/apagado, advierta de problemas o proporcione apagado de emergencia con una o más salidas de alarma programable (relé) cuando una señal de proceso monitoreada cae fuera de un límite alto y/o bajo seleccionado.

Aislador, Convertidor y Repetidor de Señal

Encuentre convertidores de señal de proceso, repetidores, aisladores, divisores, boosters y más para que sus instrumentos de campo puedan interactuar directamente con indicadores, grabadoras, DCS, PLC y sistemas SCADA basados en PC.

Gabinetes

Carcasas de instrumentos electrónicos de una y varias unidades de Moore Industries para una protección segura y confiable, y paneles y sistemas de instrumentos especializados diseñados y construidos para conservar espacio o cumplir con requisitos especiales de aplicación.

Diferentes Tamaños

Montaje en Pared o Tuberia

Para Equipos tipo Din Rail

The only place where you’ll get the perfect solution for all your industry needs.

Válvulas Solenoides

Soluciones Optimizadas

Normalmente Cerrado

Normalmente Abierto

 Materiales de Acero Inoxidable o Bronce

Para uso en vapor,  líquidos y gases.

Roscadas o Bridadas  3/8″  a  3″



¿Necesita ayuda con soluciones industriales innovadoras? ¡Somos expertos!
